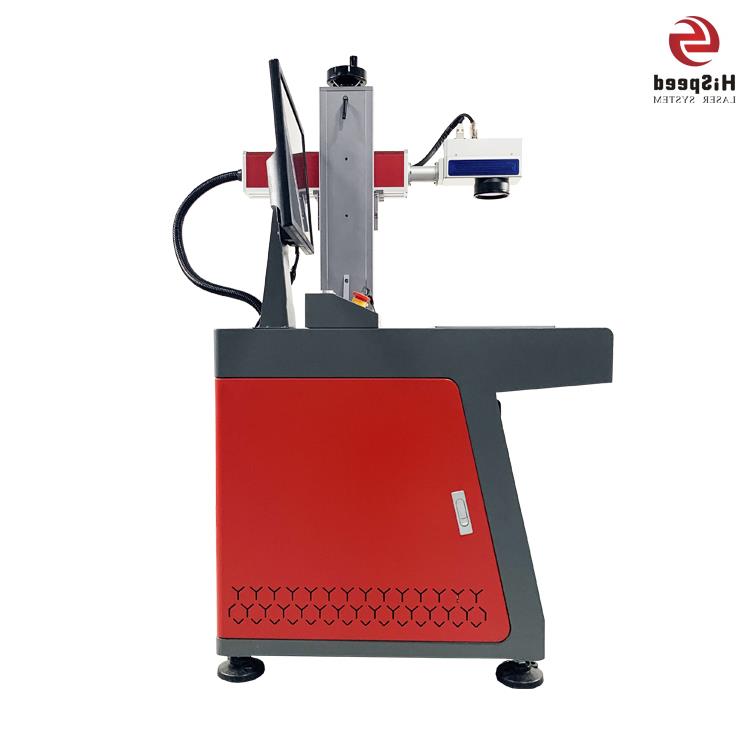

Description du produit de la machine de marquage laser à fibre métallique avec systèmes de mise au point dynamique pour surface incurvée

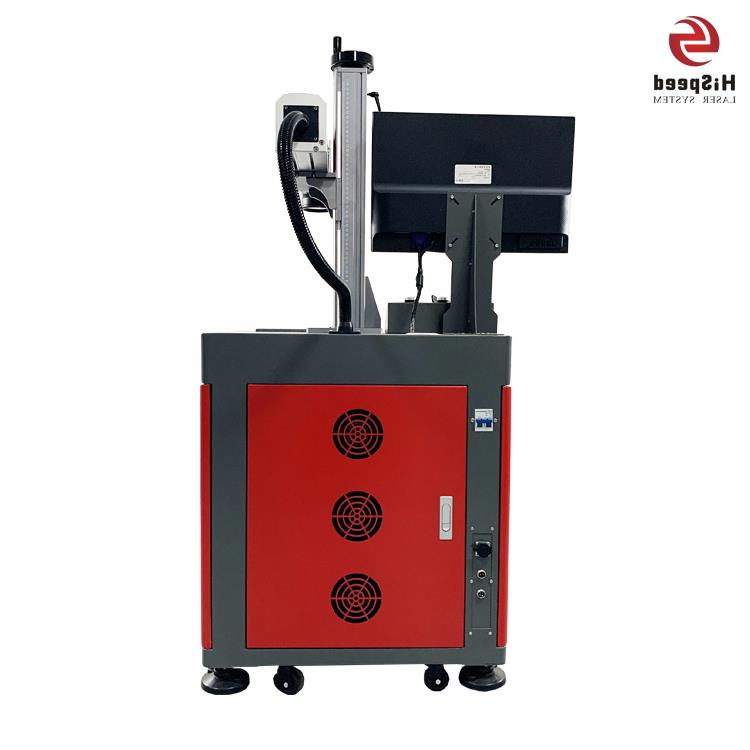

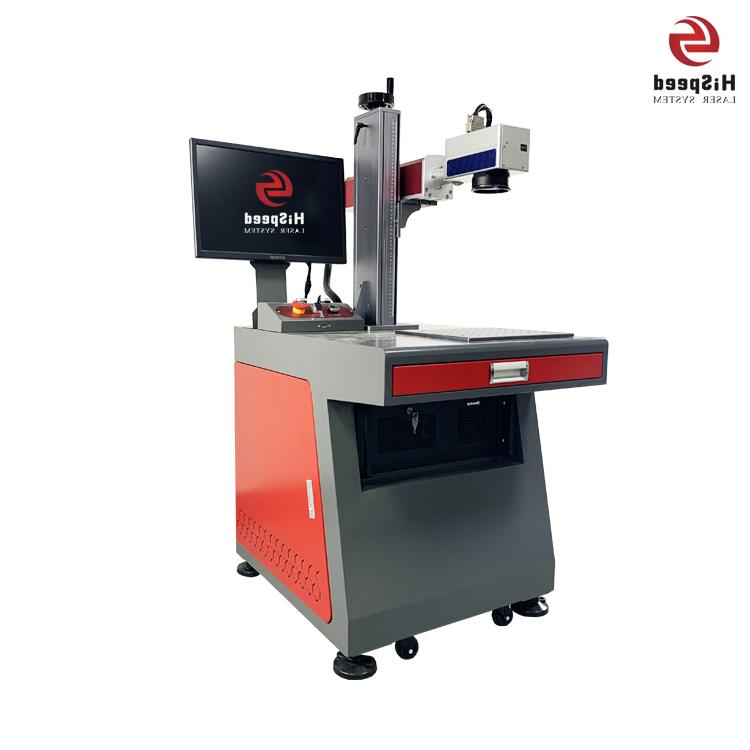

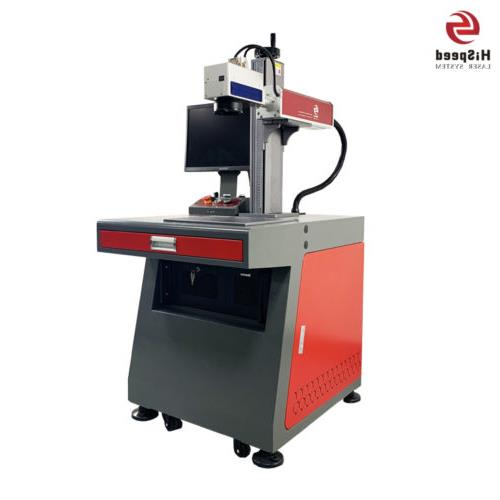

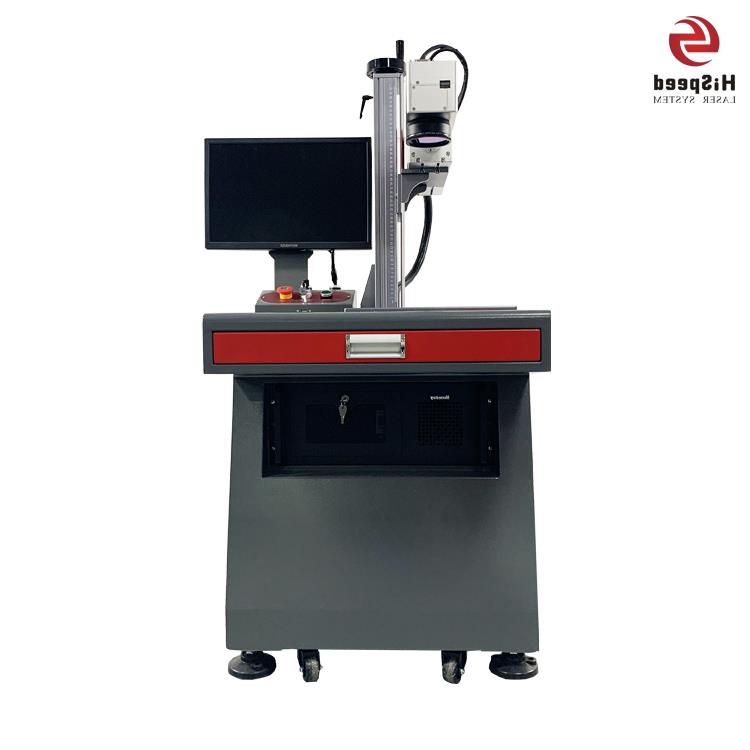

Détails de l’appareil

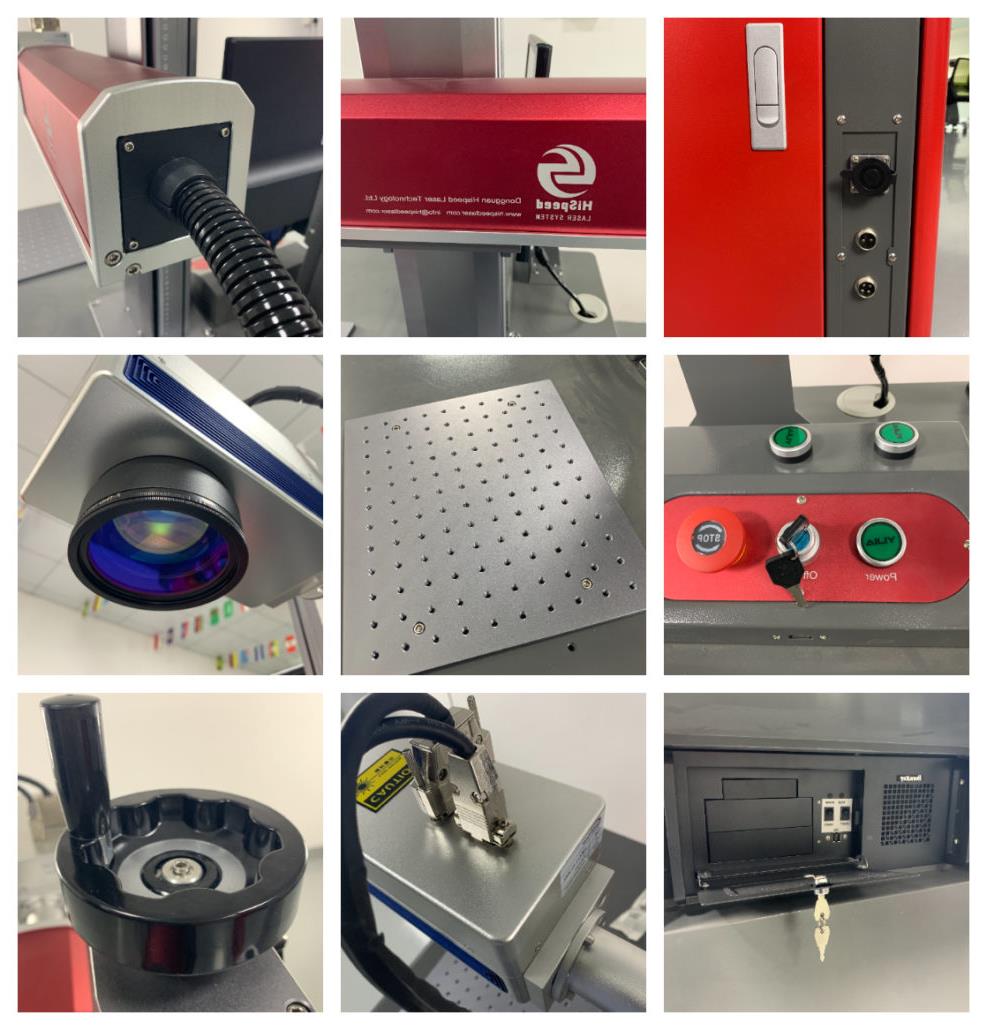

Accessoires machines
Paramètre technique
| Model | LS-YLP-20L/30L/50L |
|---|---|
| Puissance laser | 20W 30W 50W |
| Type de laser | Fiber(CO2 or UV is available) |
| But | Marking and Engraving |
| Longueur d’onde | 1064nm |
| Galvanomètre | Dynamic Auto focus 3D scan head system |
| Zone de marquage | 70*70mm 110*110mm,150*150mm 200x200mm,300*300mm 400*400mm (optional) |
| Profondeur de marquage | 0.03-0.5mm |
| Manette | Computer with marking software |
| Graphic format supported | JPG,BMP,DXF,PLT,STL |
| Tension de travail | AC220V 50HZ ,AC110V 60HZ |
| Type de refroidissement | Air cooling |
| Paramètre de fonctionnement | 0-40℃ |
| Durée de vie du module laser | >70,000-100,000 hours |
| garantie | 24 months |
| G.W. | 145KG |
| Paquet(L*W*H) | 75*68*154cm |
| Product description | System operation | Windows PC |
|---|---|---|
| Software | Contrôleur de marquage laser MM3D | |
| Control card | PMC2e/UMC4 | |
| Board interface | PCle/USB | |
| Language | Langue internationale | |
| External axis control | XY pattorm control, Z axis liting, rotation axis | |
| Scanhead | Aperture | 10mm |
| The diameter of the input spot | 6.0~8mm | |
| Dynamic Z-axis speed | >1400mm/s | |
| XY-axis scan speed | >7000mm/s | |
| Scan lens | Quartz field lens | |
| Operationg temperature | 25+10C | |
| Appendix | Prend en charge le fichier de correction de précision 2D et le fichier de correction d’erreur focale | |

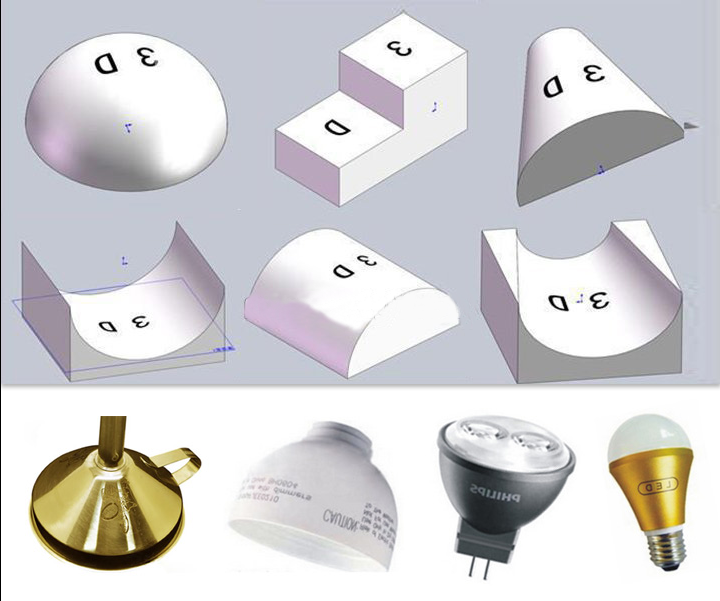

| Product application | Surface, Sphere, Inclined surface | |
| Deep sculpture and cuting | ||
| Extended function | Large picture splicing, Customized software development, CCD Visual Marking, Spiral diling | |
Référence des données
| Référence des données de l’objectif de numérisation | |||||
|---|---|---|---|---|---|
| Gamme de marquage (mm) |
Fiber | UV | |||
| Distance focale variable (mm) Distance focale variable totale (mm) | Variable focal lengthrange(mm) | Distance focale variable totale (mm) | |||
| 70*70 | 100-117 17 | 131-140 | 9 | ||
| 110*110 | 168-195 27 | 201-218 | 17 | ||
| 150*150 | 231-272 41 | 307-350 | 43 | ||
| 200*200 | 303-392 89 | 367-437 | 70 | ||
| 300*300 | 413-602 189 | 469-596 | 127 | ||
| 400*400 | 96-1036 440 | ||||
1. Industrie des machines automatiques: manchon en acier, segment de piston, moteur, assiettes en papier flexibles en métal d’usine, assiettes en papier flexibles en métal pour moteur, machines-outils, etc.Applications
2. Industrie des communications électroniques : clavier, composants électroniques, panneau d’appareils électroménagers, câble à fibre optique, câble, etc.
Industrie de l’équipement 3.Hardware: outils, outil de mesure, outil de coupe, articles sanitaires, vaisselle, serrure, coupe au couteau, équipement médical, équipement de fitness, produits en acier inoxydable, etc.
4. Industrie des enseignes de boucle: boutons, boucle de sacs, boucle de ceinture, bijoux en or et en argent, enseignes, badges, cartes de présence, cartes de vœux, calendriers, cartes photo, sacs en cuir, ceintures, stylos et boîtes à stylos, récompenses, trophées, toutes sortes de certificats, collections, arts, timbres, tablettes, etc.
5. Industrie des verres de jauge: boîtier métallique, fond de table, cadre en verre, tableau de bord, etc.
6. Artisanat en bois: artisanat en bois, calligraphie et peinture pour copier et traiter la table, la décoration de meubles, etc.
7. Industrie des capsules de bouteilles d’emballage: tabac, aliments, médicaments, cosmétiques, etc. emballages, capsules de bouteilles en métal, canettes, etc.

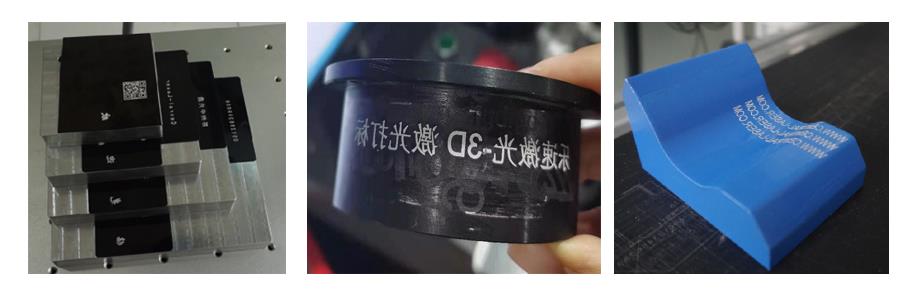

Exemple de spectacle
Service après-vente:
1. Toutes nos machines seront entièrement vérifiées par notre service de contrôle de la qualité avant l’expédition. Nous garantissons que toutes nos machines laser ont une garantie d’un an (pièces à usure rapide non incluses).
2. Détails de la formation : principes de fonctionnement, système et structure, sécurité et maintenance, logiciel, technique de traitement, etc.
3. De nombreux commentaires de nos clients ont prouvé que nos machines laser sont stables et présentent des dysfonctionnements rares. Cependant, nous aimerions le gérer comme suit une fois qu’un dysfonctionnement se produit :
a.Nous garantissons que nous vous donnerons une réponse claire dans les 24 heures.
b. Le service client vous assistera et vous guidera pour analyser le dysfonctionnement afin d’en localiser la cause.
c. Si le dysfonctionnement est causé par une mauvaise utilisation du logiciel et d’autres défauts logiciels, nous vous aiderons à résoudre le problème en ligne.
d. Nous offrirons de nombreux supports en ligne, tout comme des instructions techniques et d’installation détaillées par e-mail, vidéo, téléphone. (Formation par team viewer)
